河南新腾飞铸钢"

2026-07-17

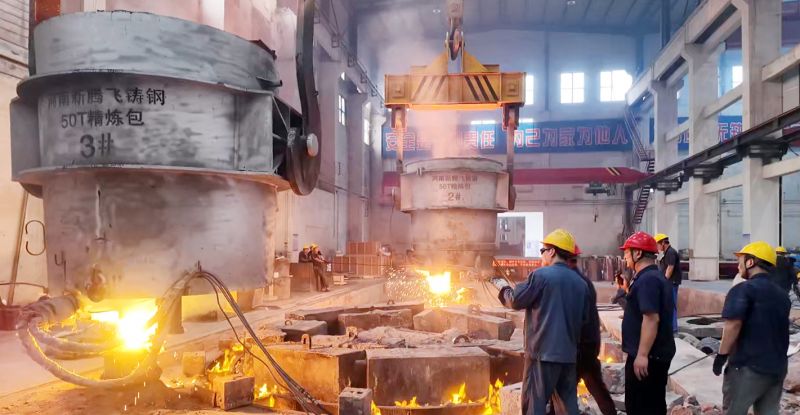

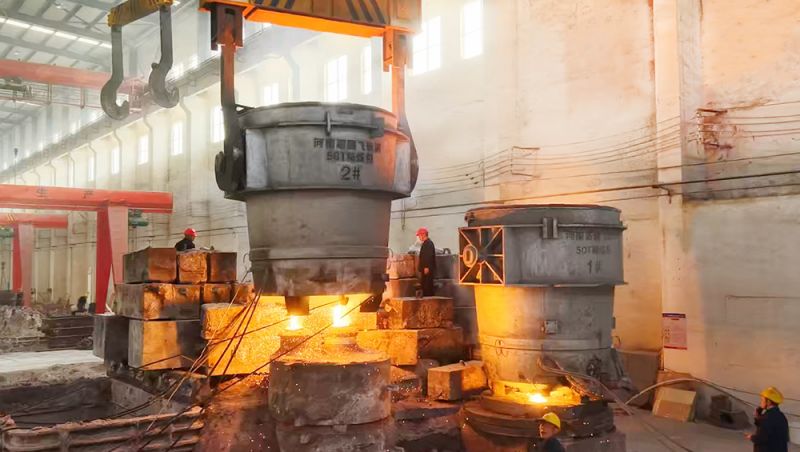

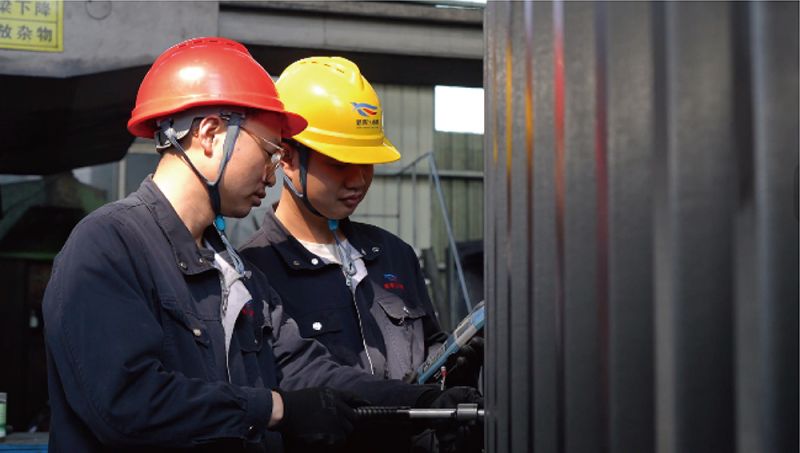

铸钢件厂家对铸钢件在生产过程中预防缺陷的做法

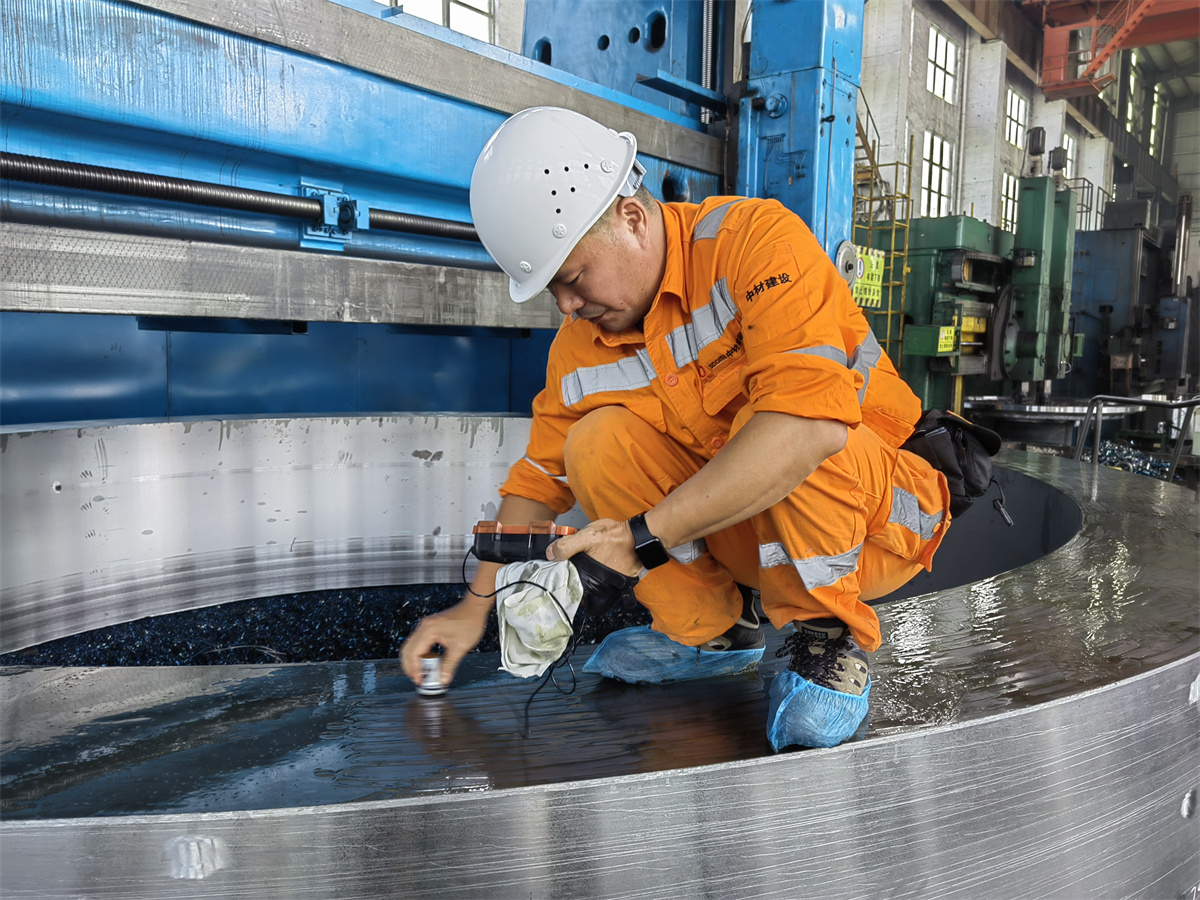

铸钢件厂家在生产铸钢件中，常见的缺陷有气孔、缩孔缩松、裂纹（热裂 / 冷裂）、夹渣、粘砂、冷隔、浇不足、晶粒粗大、偏析、尺寸超差等。铸钢件产品广泛应用于矿山、工程机械、冶金设备等领域，这些铸造缺陷不仅降低成品的质量，而且还会影响设备的安全。因此厂家从源头、过程、末端多层阻断缺陷产生，稳定铸件内在与外观质量。钢液中氢、氧气体与硫磷杂质是气孔、热裂纹的核心诱因。厂家会为了确保产品的质量，会坚持炉料分级管控，废旧钢料、生铁提前除锈烘干，杜绝油污、水分带入炉内；熔炼采用锰硅预脱氧 + 铝终脱氧复合工艺，配合包底吹氩精炼，加速钢液内气体上浮排出。严格将有害元素，将硫、磷含量控制在 0.03% 以内，避免凝固时生成低熔点晶间杂质诱发热裂。出炉后钢液静置 3-5 分钟，让氧化夹渣充分上浮，浇注前彻底撇除液面浮渣，从金属液源头减少夹渣缺陷。型砂性能直接决定型腔稳定性，铸钢件厂家会对型腔涂刷耐高温涂料，均匀覆盖两层，增强型壁抗冲刷、抗粘砂能力。合箱前专人清理型腔浮砂，增设分层排气槽、集渣包，同时借助铸造 CAE 仿真软件优化铸件结构，减少壁厚突变、尖角等热节区域，从模具端降低缩松、应力裂纹风险。依据铸钢件壁厚计算匹配冒口尺寸，厚大热节搭配外冷铁加速冷却，保证冒口持续补缩，避免内部缩孔疏松。浇注采用底注式、阶梯式浇注等，钢液自下而上平稳充型，避免飞溅紊流卷入空气。全程匀速连续浇注，严禁中途断流，大型件采用漏包挡渣浇注，减少钢液对砂型冲刷脱落形成砂眼。浇注完成后严禁提前开箱，根据铸件壁厚设定保温冷却周期，壁厚每增加 100mm 延长 24 小时缓慢降温，释放凝固应力。铸件落砂后统一执行正火 + 回火热处理，降低冷裂纹、形变概率。针对易变形壳体类铸件，预留工艺补正量，均匀布置内浇道分散收缩应力，减少铸件扭曲尺寸超差问题。铸钢件厂家对每件铸钢件进行尺寸、UT/MT，严控产品质量。

2026-07-15

河南新腾飞铸钢那些藏在“理所当然”里的温暖回响

岁月淬炼初心，温情凝聚力量。一路走来，河南新腾飞铸钢在市场浪潮中稳健前行、稳步向上。如果说亮眼的业绩增长、稳健的发展步伐是企业前行的底气，那么真正扎根人心、温暖岁月的，从来不是冰冷的数据，而是藏在日常烟火里、藏在每一件“理所应当”小事中的温柔坚守与暖心回响。一句“我在河南新腾飞铸钢挺好的”，从不是客套的寒暄，而是每一位员工发自内心的认可，更是企业动人、真实的温度答卷。坚守健康为本，守护在岗平安企业的发展，永远以员工为本。张新景张总始终秉持“只有健康，才有未来”的暖心理念，把员工的身心健康、岗位安全放在发展首位。企业把员工当家人，员工自然把企业当家，同心同行共筑长远未来。公司不断完善配套设施，升级职工健身房、打造休闲俱乐部，丰富员工业余生活，让大家在忙碌工作之余，拥有放松身心、强身健体的温馨空间。同时常态化邀请医护专家开展急救自救培训，普及专业救护知识；定期组织安全讲座、每日推送安全小视频，让安全理念入脑入心、落地日常，全方位守护每一位员工的作业安全与身心健康，让在岗的每一刻都安心、踏实。细微处见担当，烟火里藏温情真正的企业关怀，从来不是轰轰烈烈的壮举，而是藏在三餐四季、朝夕相伴的细碎照料。后勤服务贴心提质，公司在保障一日三餐的基础上，增设暖心夜宵，严格把控食材品质与食品安全，科学搭配营养膳食，全力保障一线员工饮食需求，守护大家的三餐烟火。聚焦员工通勤安全，为骑行电动车、摩托车的员工统一配发反光背心、安全帽、雨衣，全方位规范出行防护，为员工上下班路途保驾护航。盛夏酷暑，暖心护航不停歇。河南新腾飞铸钢多措并举落实防暑降温工作，每日免费供应绿豆汤、西瓜、冰糕等消暑饮品，全员配发藿香正气水、风油精等防暑物资，并细致讲解规范使用方法。同时在车间加装工业风扇加强通风降温，配套清凉休息室、空调餐厅，从作业场地到休憩就餐，全方位优化工作环境，为炎炎夏日里坚守岗位的每一位员工送去清凉与温情。福利落地生根，温情守护朝夕件件实事暖人心，细微关怀见初心。河南新腾飞铸钢始终心系员工需求，持续完善暖心福利体系，把每一份关爱落到实处、落到细处。食宿提质升级：优化食堂膳食、规整宿舍环境，打造干净整洁、舒适温馨的食宿环境，让员工吃得放心、住得舒心；薪酬公平透明：健全完善激励机制，坚守多劳多得、实干优酬，让每一份拼搏都被看见，每一份付出都有回报；节日温情相伴：传统节日福利全覆盖，岁岁有慰问、节节有惊喜，让平凡的工作日常满含仪式感与归属感；       环境持续优化：持续升级车间作业条件，改善工作环境，减轻劳作负担，全方位守护员工身心健康；暖心帮扶解难：时刻牵挂员工生活，针对员工家庭急事、生活困难，公司主动靠前、暖心帮扶，用实实在在的企业温度为员工排忧解难。一桩桩实事、一项项福利，没有华丽辞藻，唯有真诚付出。这些我们习以为常、看似“理所当然”的日常，正是企业默默坚守的温柔守护。在这里，工作不止是谋生的方式，更是企业与员工双向奔赴、共同成长的旅程；在这里，同心同行、双向温暖。未来，河南新腾飞铸钢将继续以温情聚人心、以实干赴新程，让每一份坚守都有温暖回响，每一份付出都有美好可期！

2026-07-12

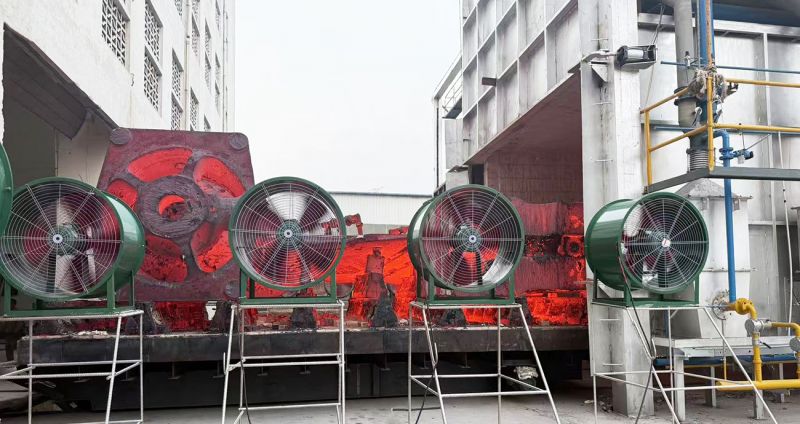

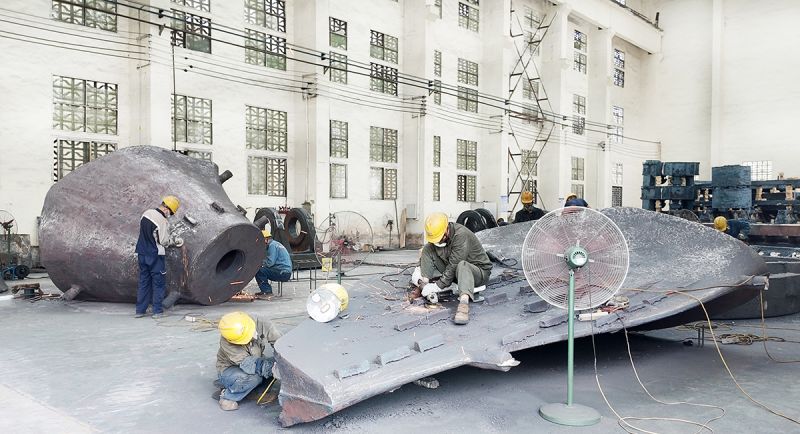

迎酷暑、送清凉、守安全，铸钢件厂家攻坚生产不停歇

近日，持续高温给铸钢件厂家带了很多严峻的考验，铸钢行业本身属于高温作业范畴，熔炼、浇注等工序热源集中，叠加夏季酷暑，车间内热浪袭人，生产作业难度大幅提升。面对高温酷暑与订单交付的双重压力，铸钢件厂的全体员工凝心聚力、迎难而上，战高温、抓生产、保安全、促履约，以实干坚守岗位，以攻坚助力生产，全力保障夏日生产工作平 稳 高 效 推进。铸钢件生产工艺复杂、流程严谨，对作业环境和操作规范有着高要求。盛夏高温天气下，车间设备持续运转、钢水高温熔炼，让作业环境温度居高不下。即便身处酷暑逆境，一线工作人员依旧坚守岗位、各司其职。熔炼岗位工人精准把控钢水熔炼、浇注全过程，严守产品质量关口；造型、精加工、清理等岗位员工一丝不苟，精细打磨每一件铸钢件，严控产品尺寸与外观品质。汗水不断浸湿工装，燥热时刻萦绕身旁，但全体人员始终保持昂扬斗志，抢工期、提效率、保品质，全力冲刺既定生产目标，保障订单按时交付。实干攻坚有温度，防暑关怀暖人心。为有效应对高温天气，守护员工身体健康，各铸钢厂家多措并举落实防暑降温工作，为一线员工送去清凉与保障。企业科学调整生产排班，优化作业流程，合理避开正午高温高强度作业时段，有效降低员工高温劳作强度。同时，全 面 配 齐 车间风扇、通风设备，持续改善作业通风降温条件。每日定时为员工供应绿豆汤、清凉饮用水及各类防暑药品，有效缓解员工高温作业疲惫，让大家安心作业、安心攻坚。高温环境易引发设备过载、人员中暑、电路故障等安全隐患，各铸钢件厂家筑牢高温安全防线，排查整治隐患，强化全员安全意识，杜绝违章作业，守牢生产安全底线。

2026-07-10

铸钢件厂家是怎么筑牢夏季防汛防线 护航铸钢件安全生产呢?

铸钢件厂家为了确保夏季安全生产，会提前部署，排查隐患、做好物资储备、现场管控、应急处置等筑牢防汛防线，全力保障铸钢件安全生产。一、会对厂区进行全域排查，清理排水沟、雨水井、屋顶天沟内淤泥、杂物，疏通管网堵塞点位，加固低洼车间、配电房、原料库出入口，加装挡水板，堆砌防汛沙袋构建隔水屏障。重点检查熔炼、浇注车间屋面防水，修补渗漏点位，杜绝雨水飘入作业区；对厂区边坡、露天堆场加固围挡，防止雨水冲刷塌方、砂石原料流失。加强对电气系统专项检修，检测厂房、电炉、行车防雷接地装置，密封电缆沟，更换老化破损线路，规避潮湿环境漏电短路风险。二、铸钢件厂家会提前专用防汛仓库足额储备大功率柴油抽水泵、防水软管、应急发电机、照明灯具、雨衣雨鞋、铁锹、救生器材等物资，安排专人定期保养、每月试运行，确保设备随时可用。针对铸钢行业特有风险，严格划分原料存储区域，型砂、废钢等原材料全部垫高堆放、全覆盖防雨篷布，建立入库防潮查验机制，潮湿物料单独烘干，严禁含水原料入炉，从源头防范高温钢水遇水爆炸重大事故。同时规范危化品、铸造助剂仓储管理，做好防水防渗隔离。三、紧盯生产关键环节，动态落实汛期管控。加密车间、配电室等巡查频次，当蓝色、黄色预警阶段加大排水巡检；橙色、红色预警立即启动停产避险流程，切断低洼区域非必要电源，铸钢件厂家有序转移精密设备与贵重原料，组织人员撤离至安全区域。

2026-07-09

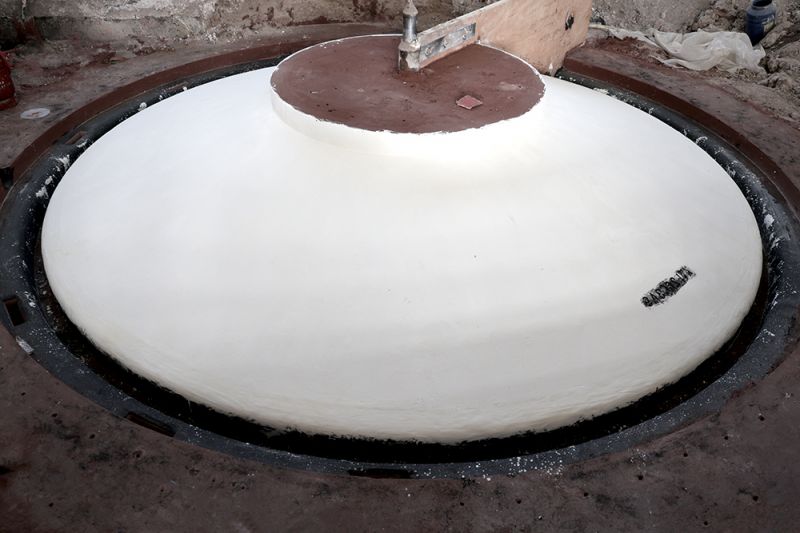

铸钢件厂家怎么做让铸钢件不再粘砂

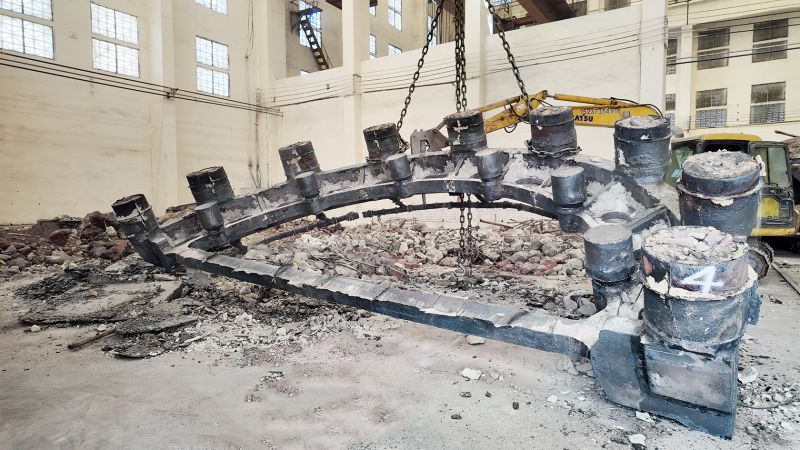

对铸钢件浇注时温度高达 1500℃—1650℃，钢液化学活性强，易产生机械粘砂与化学粘砂。粘砂不仅大幅增加打磨清理工时，严重时直接造成铸件报废，抬高厂家生产成本。一、造型时分层捣实，砂型紧实度均匀控制在 70—80 区间，砂粒间隙缩小，阻挡钢液渗透产生机械粘砂。设排气孔，避免高温气体冲击涂层，破坏防护层。二、涂刷前清理型腔浮砂、毛刺，保证涂料附着力；涂覆后分段烘干，80—150℃低温排游离水，再升至 200—300℃充分固化，杜绝水分受热鼓泡、涂层脱落失效。三、砂芯是粘砂高发部位，制芯时保证内部紧实，盲孔、拐角修补平整无凹坑，芯骨缠绕排气绳导出气体。铸钢件厂家发现浇口、冒口周边钢水静压力大，需加厚面砂、额外刷涂涂料，减缓钢液冲刷。厚大热节区域放置冷铁，加快铸件凝固速度，缩短钢液液态停留时间，减少渗透粘砂概率。造型完成后及时合箱浇注，避免砂型吸潮，削弱表面强度。四、把控浇注温度，避免浇注加剧化学反应；浇注保持平稳匀速，采用缓冲式浇道，避免紊流冲刷砂型表层。降低直浇道高度，减小钢液静压力，防止金属液钻入砂粒缝隙。浇注完成后延长冷却时间，待铸件完全凝固再落砂。五、定期检测型砂耐火度、紧实度、含水量，涂料每日监测悬浮性、黏度，杜绝不合格材料上线。对操作工开展培训，规范刷涂、捣砂、烘干标准；铸钢件厂家安排质检人员跟踪，记录粘砂高发位置，及时调整工艺。

2026-07-06

懂安全、保生产，铸钢件加工厂家安全生产实操

铸钢件加工工序繁杂，涵盖高温熔炼、钢水浇注、铸件打磨、起重转运、机械加工等关键作业环节，高温灼伤、重物坠落、机械伤害、熔融金属喷溅等多重安全隐患遍布全流程。于铸钢件厂家而言，安全是生产经营的刚性底线，同时也是把控产品质量、提升企业经济效益、保障员工队伍稳定的核心先决条件。岗前严控：筑牢安全第 一 道 防 线作业前完成的是检查：一是个人防护检查，操作人员需规范穿戴防烫服、防护面罩、防滑鞋、防护手套等专用劳保用品，严禁衣着松散、防护缺失上岗作业。二是现场环境检查，清理作业区域杂物、积水积油，确保地面平整、通道畅通；坑池区域护栏完好、高度达标，作业区荷载满足设备与物料承载要求，杜绝环境隐患。铸钢件加工厂家浇注环节的检测是：“先防护、后作业”原则，要求浇注速度均匀平稳，杜绝过快、过急引发钢水飞溅；模具放置平稳、固定牢固，作业区域设置警戒区，禁止无关人员靠近。浇注完成后分类摆放高温铸件，设置警示标识，严禁未冷却铸件随意搬运。起重转运环节：杜绝超载违规。钢坯、铸件转运前，检查起重机、钢丝绳、吊钩等设备状态，严禁超载吊装、斜拉歪吊。重物 捆 绑 牢 固、重 心 稳 定，转运过程平稳缓慢，下方禁止站人，全程规避重物坠落、倾覆风险。常态化安全运维是长效保障。需建立设备每日点检、定期维保制度，对熔炼设备、机床、起重设备、电气线路逐项排查，及时更换老化部件，留存维保台账。同时规范现场管理，物料分区堆放、铸钢件加工车间通道保持畅通，消防、喷淋、急救设施定点布设、定期巡检，保障险情快速处置。

2026-07-05

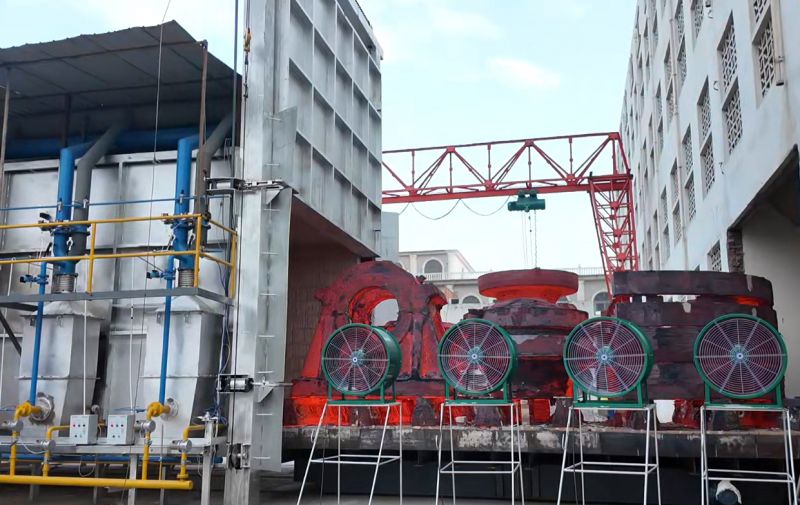

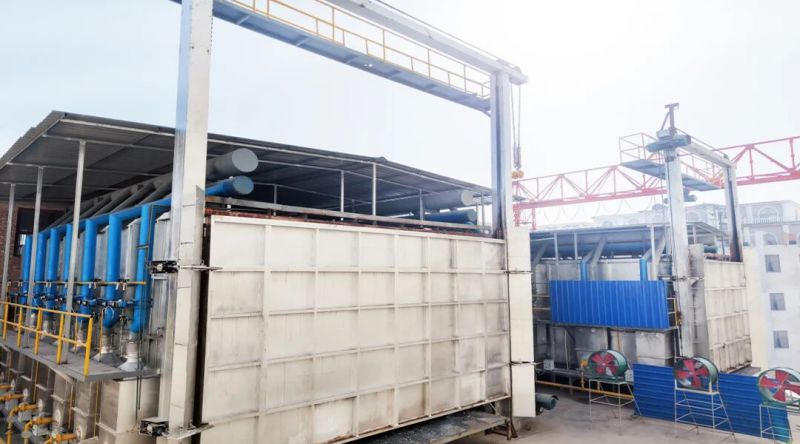

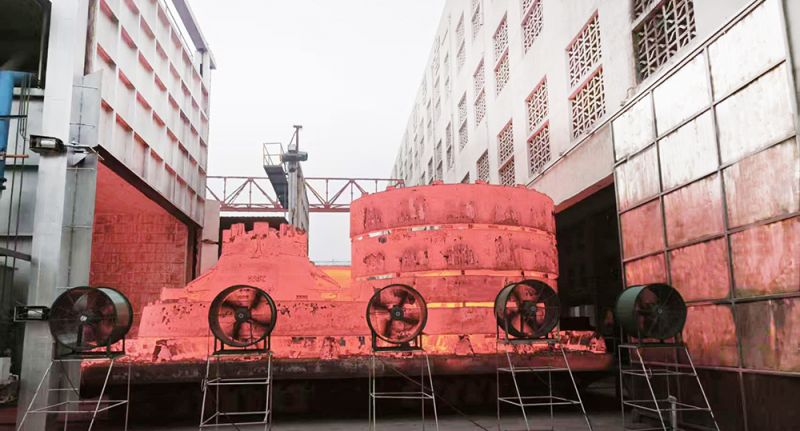

铸钢件铸造厂家实操分享：铸钢热处理原理和缺陷管控

在铸钢件生产中，浇筑成型只是基础工序，热处理才是决定铸件力学性能、使用寿命和成品合格率的核心关键。很多铸钢件出现硬度不足、韧性差、变形开裂、耐磨性能不达标等问题，并非浇筑工艺缺陷，而是热处理操作不规范、参数把控不到位导致的。一、热处理核心工艺原理铸件浇筑成型后，内部会存在晶粒粗大、组织不均匀、内应力残留等问题，这是材质本身的固有短板。而热处理的核心原理，就是通过加热、保温、冷却的可控温度循环，改变钢材内部金相组织。简单来说，加热是为了细化粗大晶粒，去浇筑过程中产生的疏松、偏析缺陷；保温是让铸件内外温度均匀，确保组织转变充分；冷却则是精准调控硬度、韧性、强度的环节。铸钢件铸造厂家这样做，可释放铸件内部残余应力，提升铸钢件的耐磨性、抗冲击性和尺寸稳定性，让原本脆性大、易变形的毛坯铸件，满足机械设备的装配和使用要求。热处理工艺以正火、退火、淬火、回火为主，不同工艺适配不同工况铸件：正火多用于普通结构铸钢件，提升整体强度；退火主打去应力、细化组织，适合大型厚重铸件；淬火+回火组合工艺，则用于高耐磨、高强度的精密铸钢配件。二、常见缺陷分析与全程质量管控铸钢件热处理后常见缺陷主要包括：变形开裂、硬度不达标、晶粒粗大、韧性不足、表面氧化脱碳等，大多源于工艺参数不合理和过程管控缺失。针对变形开裂，核心防控方式是优化升降温速度，厚大件分段升温、缓慢冷却，提前释放应力，铸钢件堆放避免挤压，保证受热、冷却均匀等。

2026-07-02

铸钢件厂家对铸造砂芯设计要点

铸钢件厂家在车间对铸钢件进行造型时，这个铸件所需的砂芯数量，主要取决于铸件结构和铸造工艺方案。砂芯设计的核心是适配铸钢高温、大收缩、高渗透的工艺特性，以结构稳固、定位精准、排气通畅、性能适配为核心，兼顾生产质量与效率，具体如下：一、砂芯结构优化注意事项高温工况对砂芯强度、刚性要求高，设计中需杜绝细长、薄壁、悬挑式砂芯结构，狭长砂芯需增设过渡圆角与加强筋，所有转角采用圆弧过渡，既避免砂芯应力开裂，也可防止铸件直角热裂。坚持少芯合一设计理念，整合小型分体砂芯，减少装配累积误差与窜液、飞边问题；多芯组合结构需严控配合间隙在0.3-0.5mm，保障装配精度。砂芯尺寸需精准适配铸件内腔，保证壁厚均匀，平衡凝固速度，提升铸件致密性。二、铸钢件厂家对排气系统和工艺性能适配设计砂芯受高温钢液烘烤会析出大量气体，铸钢液渗透性强，气体滞留会形成气孔、夹杂等致命缺陷，砂芯排气需遵循通畅无死角、集中导出原则，在砂芯厚大部位、腔体死角等气体聚集区，合理布置排气孔、排气槽。封闭式、深腔砂芯需设置贯穿通气孔，多层组合砂芯需在贴合面开设连通排气槽，彻底消除密闭积气区域。合理控制排气通道尺寸，避免通道堵塞或钢液渗入渗砂。通过优化结构与型砂配比，强化砂芯抗冲刷能力，防止浇注过程掉砂、塌芯，规避砂眼缺陷；对铸件收缩集中区域，优化砂芯紧实度，增设退让间隙，避免砂芯刚性过强阻碍铸件收缩，引发热裂、拉伤问题；简化砂芯内腔死角结构，适配深腔铸件清砂需求，降低残砂清理难度，减少铸钢件厂家后续加工成本。
