铸钢件厂家为客户来图定制的大齿轮（简称大齿圈），是矿用磨机的核心传动零件，伴随磨机机型升级、配套传动功率持续提升，大齿圈产品日趋大型化，部分成品外径突破 10 米，单件重量可达百吨级别。 很多客户容易混淆：球磨机与回转窑所用大齿圈外观相近，均为环形开式齿轮，但二者服役工况、受力条件截然不同，在结构形式、铸钢选材、热处理工艺、齿形参数设计上有着根本性差异。

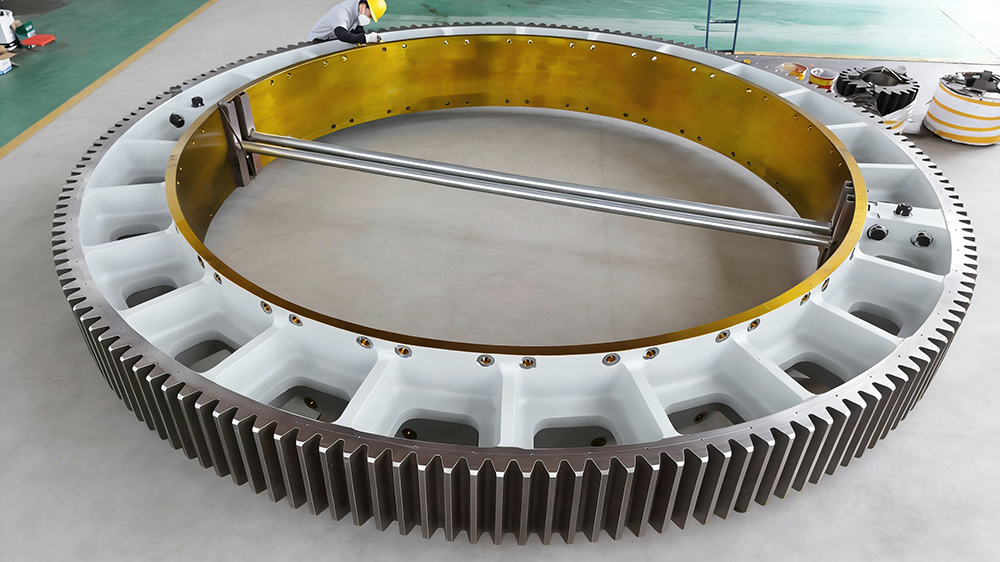

球磨机大齿轮采用整圈铸造或对半分体，极少四分式；轮缘厚度比同规格窑用齿轮厚 20%～30%，辐板加厚加粗，整体刚度优先，规避冲击载荷造成拼接螺栓松脱、齿圈开裂；分体接缝固定在齿槽位置，避免齿部断开受力断裂，法兰连接面加工精度高、紧固余量小。大齿圈固定在磨机进料 / 出料端盖法兰，与筒体刚性绑定，径向、轴向变形量极小。

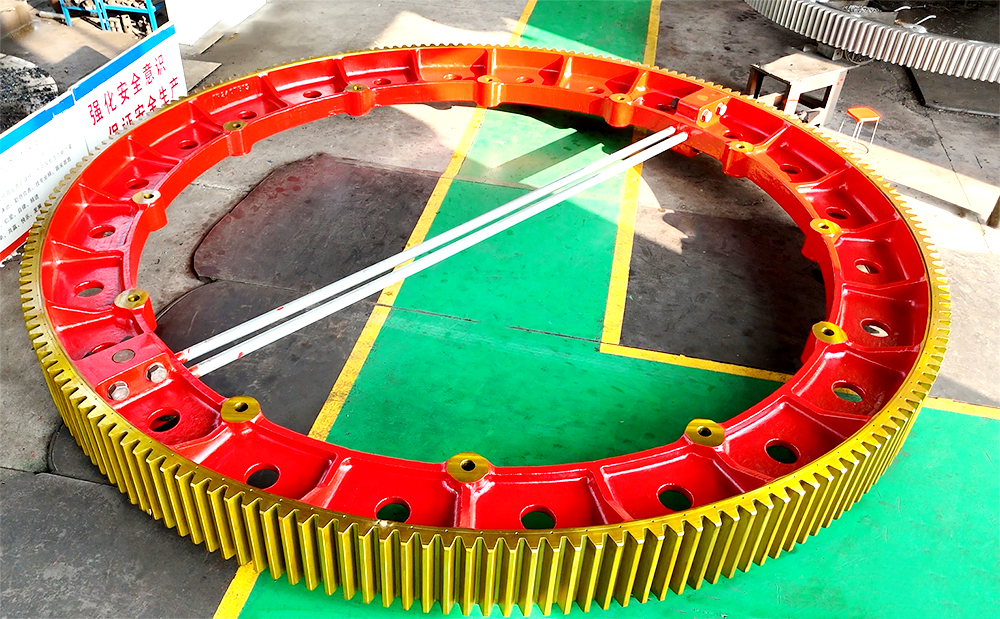

回转窑大齿轮多瓣剖分式（2～4 瓣），预留变形余量，几乎全部采用二分式或四分式剖分结构，依靠法兰螺栓现场拼装；轮缘偏薄、辐板预留弹性余量，齿轮内孔与筒体垫板之间预留微量间隙，用来补偿筒体受热伸长、径向偏摆；剖分结构既方便超长窑体现场吊装安装，又能通过微调瓣体安装位置，抵消热变形带来的啮合偏移，杜绝卡齿、偏磨。大齿圈通过垫板、弹簧板柔性固定在窑筒体中段，允许齿轮随筒体小幅摆动。
