行业资讯
news

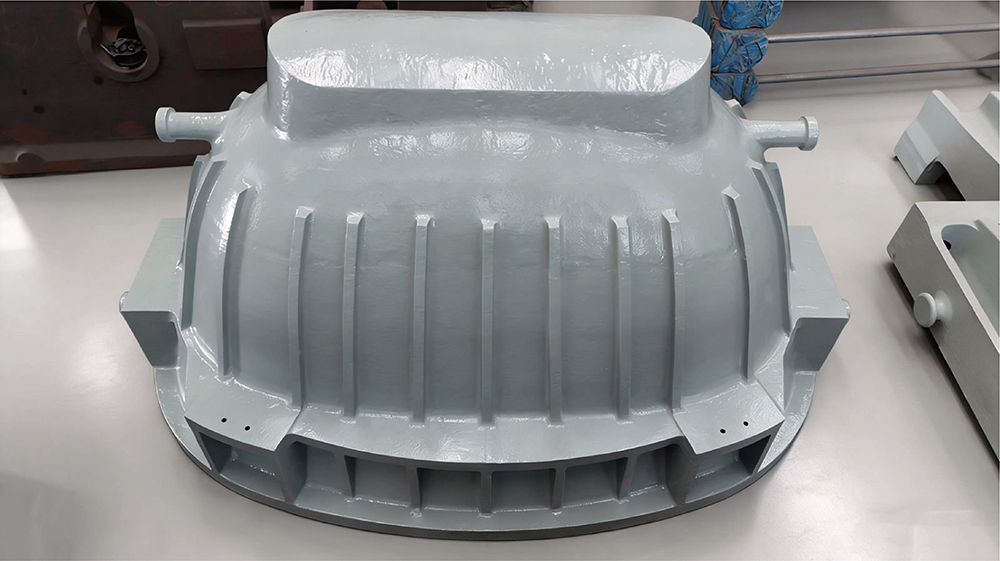

铸钢件厂家在生产铸钢件中，常见的缺陷有气孔、缩孔缩松、裂纹（热裂 / 冷裂）、夹渣、粘砂、冷隔、浇不足、晶粒粗大、偏析、尺寸超差等。铸钢件产品广泛应用于矿山、工程机械、冶金设备等领域，这些铸造缺陷不仅降低成品的质量，而且还会影响设备的安全。因此厂家从源头、过程、末端多层阻断缺陷产生，稳定铸件内在与外观质量。
钢液中氢、氧气体与硫磷杂质是气孔、热裂纹的核心诱因。厂家会为了确保产品的质量，会坚持炉料分级管控，废旧钢料、生铁提前除锈烘干，杜绝油污、水分带入炉内；熔炼采用锰硅预脱氧 + 铝终脱氧复合工艺，配合包底吹氩精炼，加速钢液内气体上浮排出。严格将有害元素，将硫、磷含量控制在 0.03% 以内，避免凝固时生成低熔点晶间杂质诱发热裂。出炉后钢液静置 3-5 分钟，让氧化夹渣充分上浮，浇注前彻底撇除液面浮渣，从金属液源头减少夹渣缺陷。
型砂性能直接决定型腔稳定性，铸钢件厂家会对型腔涂刷耐高温涂料，均匀覆盖两层，增强型壁抗冲刷、抗粘砂能力。合箱前专人清理型腔浮砂，增设分层排气槽、集渣包，同时借助铸造 CAE 仿真软件优化铸件结构，减少壁厚突变、尖角等热节区域，从模具端降低缩松、应力裂纹风险。
依据铸钢件壁厚计算匹配冒口尺寸，厚大热节搭配外冷铁加速冷却，保证冒口持续补缩，避免内部缩孔疏松。浇注采用底注式、阶梯式浇注等，钢液自下而上平稳充型，避免飞溅紊流卷入空气。全程匀速连续浇注，严禁中途断流，大型件采用漏包挡渣浇注，减少钢液对砂型冲刷脱落形成砂眼。
浇注完成后严禁提前开箱，根据铸件壁厚设定保温冷却周期，壁厚每增加 100mm 延长 24 小时缓慢降温，释放凝固应力。铸件落砂后统一执行正火 + 回火热处理，降低冷裂纹、形变概率。针对易变形壳体类铸件，预留工艺补正量，均匀布置内浇道分散收缩应力，减少铸件扭曲尺寸超差问题。铸钢件厂家对每件铸钢件进行尺寸、UT/MT，严控产品质量。
返回顶部
扫一扫 关注我们
