铸钢件厂家对大型铸钢件浇注时需要注意的事项是？

发布时间：2026-07-20 浏览：15次

大型铸钢件熔点高、钢液收缩大、易氧化、静压力强，浇注环节操作不当极易出现粘砂、气孔、缩松、冲砂、裂纹等缺陷，同时存在钢水喷溅、跑火等安全隐患。想要稳定铸件品质，必须从浇注前准备、温度把控、充型节奏、现场操作、凝固防护、安全生产六大维度规范管理。

浇注前做好全方位预检是基础。先检查钢包，内衬耐火层无剥落、塞杆启闭顺畅，包体充分烘烤至无潮气，避免遇钢水产生大量水汽引发喷溅、皮下气孔。其次铸型、型芯需彻底烘干，型腔温度保持 100℃以上，涂料干透无鼓包开裂，所有分型面、浇道缝隙封堵严实，搭配足量压铁防止抬箱跑火；然后清理场地积水、杂物，浇注通道保持畅通，地坑造型周边填砂舂实，消除安全隐患。结尾对钢液熔炼完成后充分扒渣，添加脱氧剂稳定成分，减少氧化铁诱发化学粘砂与气孔缺陷。

精准控制浇注温度，平衡流动性与缺陷风险。铸钢件厂家对大型铸钢件浇注时会遵循 “慢 — 快 — 慢” 标准充型节奏，平稳填充型腔。开浇初期细流缓注，先填满直浇道，避免钢水紊流卷气、冲刷砂型造成冲砂；型腔主体填充阶段加快流速，保持浇口杯持续充满钢液，杜绝断流进气；钢液抵达冒口、铸件顶部时放缓流量，抬高冒口液面，保障顺序凝固补缩效果。浇包嘴贴近浇口杯，减少钢液落差，降低对砂型的冲击；复杂内腔、热节部位提前打通排气槽，让型内气体顺利排出，规避针孔缺陷。

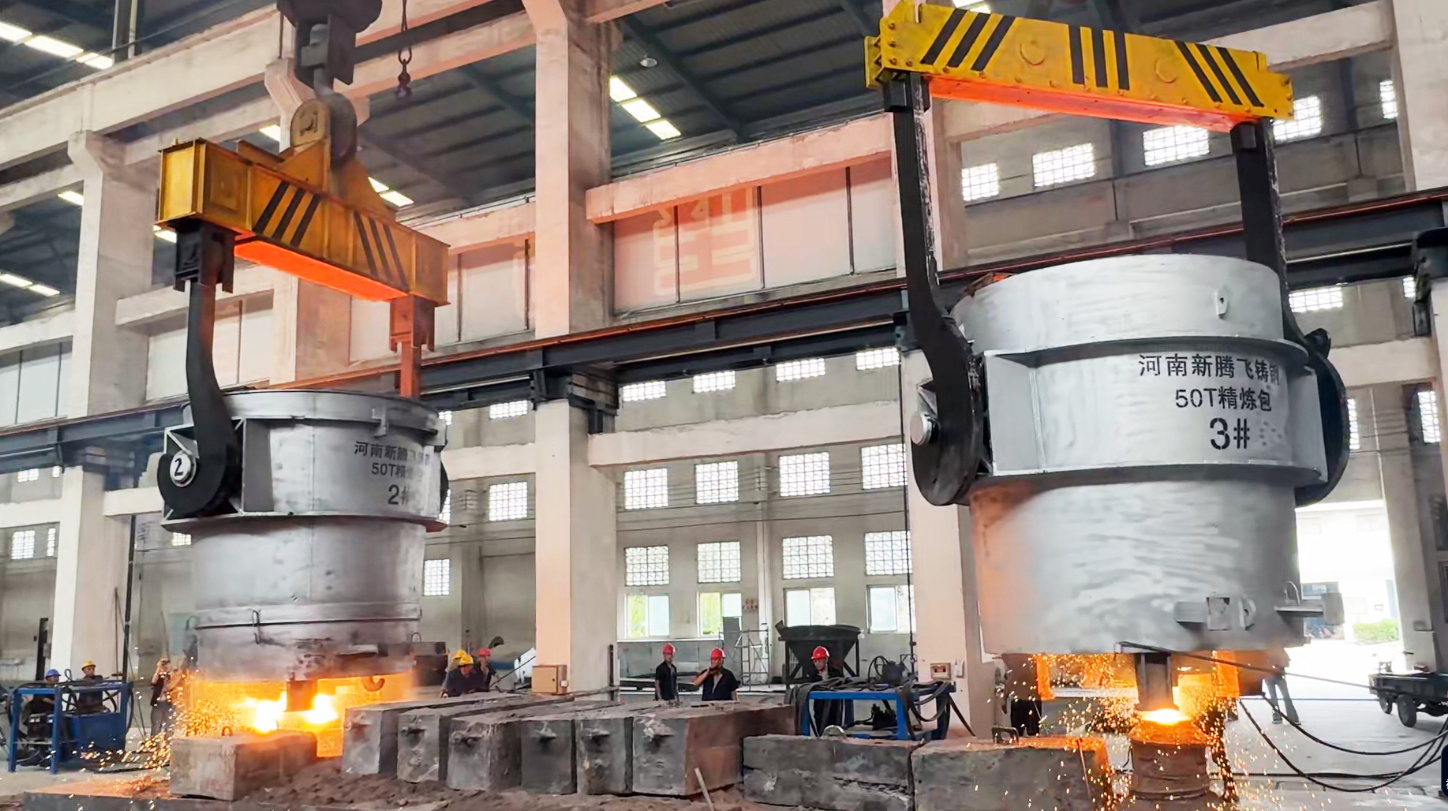

铸钢件

浇注过程同步做好缺陷预防。厚大热节依靠冒口与冷铁实现定向凝固，钢液优先流经冒口，持续补偿收缩，减少缩孔、缩松；转角、薄壁易裂区域均匀分布内浇道，降低凝固应力，防止热裂纹产生。全程观察型腔状态，若出现呛火、漏钢立刻收包停浇；浇注结束后及时在冒口表面覆盖保温剂，延缓冷却，延长补缩时间。待铸件温度降至 600℃以下再落砂，避免大型铸钢件产品高温烧结粘砂难以清理。
